asTech Digital ADAS 2.0 set

• Lane Departure Warning (LDW)
• Adaptive cruise control (ACC)
• 360°- en achteruitrijcamera
• Dodehoekassistent
• Night Vision Assistant
• en meer

Statische ADAS kalibratie

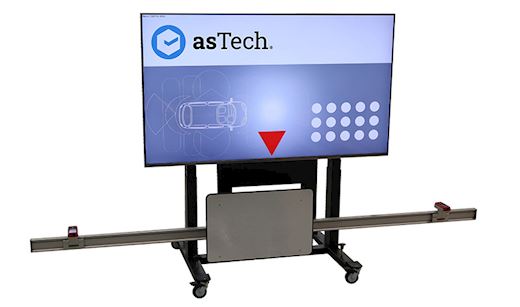

De asTech Digital ADAS 2.0 bestaat uit een kalibratiesysteem met adaptief, 65” Full HD beeldscherm waarop merk-specifieke kalibratiepanelen voor voorruitcamera-kalibratie digitaal worden weergegeven. Het systeem is voorzien van een radarkalibratiepaneel voor het uitvoeren van de radarkalibratie van de meest gangbare front radarsystemen. Het radarkalibratiepaneel is voorzien van een stelinrichting dat het mogelijk maakt om in drie standen te kunnen kalibreren.

Op het kalibratiesysteem zijn digitale laserafstandsmeters bevestigd, waarmee de afstand tussen het systeem en het voertuig wordt gemeten. Bij de Digital ADAS 2.0 zijn de laserafstandsmeters direct verbonden met het diagnoseapparaat. Alle parameters worden automatisch naar de software worden verzonden, zodat je de kalibratie onmiddellijk kunt uitvoeren. Middels Keystone-technologie past het systeem het digitale kalibratiepaneel automatisch aan op de juiste afstand ten opzichte van het voertuig. Het digitale kalibratiepaneel wordt zo perfect uitgelijnd met het voertuig, zonder het voertuig of het beeldscherm een centimeter te hoeven verplaatsen.

Voor het uitvoeren van de kalibratie, dient het kalibratiesysteem aan de hand van de instructies in de software van het asTech diagnoseapparaat op de juiste hoogte gezet te worden. Bij de Digital ADAS 2.0 voer je de verticale positionering automatisch en snel uit met behulp van een eenvoudige aansturing in de software.

Kalibratieprocedures kunnen eenvoudig worden uitgevoerd, doordat de kalibratiesoftware de voertuigtechnicus bij elke stap van de kalibratie begeleidt. Vanuit het diagnoseapparaat, kun je duidelijke 3D-videotutorials afspelen, die direct op het Digital ADAS 2.0-beelscherm worden weergegeven en alle procedurestappen laten zien.

Dynamische kalibratie

De software maakt tevens de dynamische kalibratie mogelijk. Bij een dynamische kalibratie, oftewel mobiele kalibratie, wordt het ADAS-component gekalibreerd middels een voorschreven rijcyclus zoals aangegeven op het diagnoseapparaat.

Diagnosefuncties

Naast het uitvoeren van ADAS-kalibraties, ondersteunt de software van het asTech diagnoseapparaat ook diverse diagnosefuncties.

Ondersteunde functies:

• uitlezen en wissen van foutcodes
• uitlezen van meetwaarden
• uitvoeren van ADAS-kalibratie (statisch en dynamisch)
• aansturen van diverse componenten

Belangrijke voordelen van de asTech Digital ADAS

Digitaal panelen systeem – Dankzij dit unieke digitale systeem, zijn geen fysieke panelen benodigd voor voorruitcamera-kalibratie. Door de veelzijdigheid van het digitale paneel, kan het scherm gemakkelijk en snel worden aangepast aan elk bestaand of toekomstig referentieprotocol van autofabrikanten. Dit bespaart de werkplaats tijd, geld en ruimte.

Keystone systeem – Naast dat het beeldscherm het benodigde kalibratiepaneel digitaal presenteert, stelt het zelfaanpassende systeem zich volledig af op de positie van het voertuig middels Keystone-technologie. Dankzij de speciale software kan de beeldhoek van de camera of radar met uiterste precisie worden bepaald. Het digitale paneel wordt correct gepositioneerd om de kalibratie met hoge nauwkeurigheid uit te voeren. Dit zorgt ervoor dat de voorbereiding zéér eenvoudig, snel en door nagenoeg iedereen uit te voeren is.

Gebruiksvriendelijk – Zowel de voorbereiding als het uitvoeren van de ADAS-kalibratie is zeer eenvoudig uit te voeren, het systeem leidt je door alle stappen van de kalibratieprocedure.

Universele dekking – Het systeem ondersteunt de meest gangbare merken en modellen voertuigen, en wordt voortdurend bijgewerkt, zodat de software up-to-date blijft.

Highlights van AsTech Digital ADAS 2.0

• Universeel, digitaal ADAS-kalibratiesysteem voor zowel statisch als dynamisch kalibreren van rijhulpsystemen met hoge nauwkeurigheid.
• Slechts één beeldscherm nodig waarop digitale kalibratiepanelen voor voorruitcamera’s worden weergegeven, waardoor geen dure, fysieke kalibratiepanelen hoeven worden aangeschaft.
• Het beeldscherm maakt een snelle projectie van de kalibratiepanelen voor de meest gangbare autofabrikanten mogelijk, waardoor de insteltijd aanzienlijk wordt verkort en toekomstige vrijgegeven kalibratiepanelen eenvoudig te downloaden zijn.
• Standaard uitgerust met radarkalibratiepaneel om de meest gangbare front radar systemen te kalibreren.
• Middels Keystone-technologie, past het unieke adaptieve systeem het kalibratiepaneel aan op de juiste afstand met voertuig, waardoor de benodigde kalibratieruimte tot een minimum wordt beperkt.
• Gebruiksvriendelijke software begeleidt je stap-voor-stap bij het uitvoeren van de kalibratie. Vanuit het diagnoseapparaat kun je duidelijke 3D-videotutorials afspelen, die direct op het Digital ADAS 2.0-beelscherm worden weergegeven en alle procedurestappen laten zien.
• Automatische gegevensoverdracht van laserafstandsmeters naar via software.
• Volautomatische verticale systeem-uitlijning vanuit software.
• Het systeem dekt de meest gangbare merken en modellen af en de voertuigdatabase wordt voortdurend online bijgewerkt en uitgebreid om zodoende meer voertuigen snel en efficiënt te kunnen ondersteunen.
