Launch X-431 ADAS PRO+

De Launch X-431 ADAS Pro+ is de nieuwste state-of-the-art oplossing van Launch voor het statisch kalibreren van Advanced Driver Assistance Systems (ADAS) van personen- en lichte bedrijfswagens.

De X-431 ADAS Pro+ kalibratieapparatuur, bestaande uit een kalibratieframe en benodigde accessoires, stelt de gebruiker in staat een statische kalibratie uit te voeren bij ADAS-systemen, zoals:

• Lane Departure Warning (LDW)
• Adaptive cruise control (ACC)
• 360°- en achteruitrijcamera
• Dodehoekassistent
• Night Vision Assistant
• en meer

Dit systeem voor ADAS-kalibratie kenmerkt zich in ultrahoge precisie, nauwkeurige en eenvoudige afstelling
Lees meer en ongekend snelle positionering.

De X-431 ADAS Pro+ wordt gebruikt in combinatie met de professionele diagnose tools van Launch. Met behulp van de instructies in de ADAS-software, geïntegreerd in het diagnoseapparaat, kan de monteur het camera-kalibratiebord en het radarreflectorveld in de juiste positie plaatsen om de kalibratie snel en nauwkeurig uit te kunnen voeren.

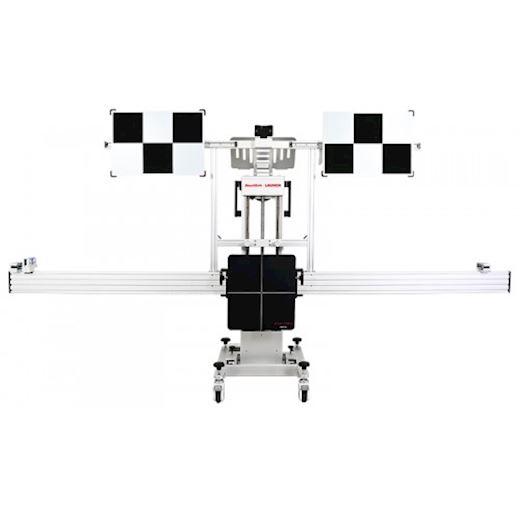

Het kalibratieframe biedt multi-directioneel en multi-hoek fijnafstemming voor parallelle uitlijning, links/rechts, boven/beneden en voor/achter. Het frame is uitgerust met meerdere lasers die helpen bij snelle positionering. Een centreerlaser bepaalt dat het frame centraal voor het voertuig staat. Laserafstandmeters bepalen de afstand tussen het frame en voertuig en dat het frame evenwijdig aan de voertuig-as is. Na de basisuitlijning van de X-431 ADAS Pro+ voor het voertuig, kan de fijnafstelling plaatsvinden. Vervolgens kan de kalibratie voltooid worden met behulp van de ADAS-software in de Launch diagnose tool. Na de ADAS-kalibratie, genereert de software een kalibratierapport voor jouw klant. Het documenteert details over het voertuig en de uitgevoerde kalibratie.

Het systeem wordt standaard geleverd met een radarreflectorveld voor radarkalibratie en camera-kalibratieborden voor de meest gangbare merken. Het systeem is verder uit te breiden met optionele panelen voor het kalibreren van Around View Monitor (AVM) en Rear Collision Warning (RCW).

De X-431 ADAS Pro+ is uitermate geschikt voor carrosserie-, glas service- en professionele onderhoudsbedrijven die snel en adequaat camera- en radarsystemen conform fabrieksnormen willen kalibreren na o.a. uitlijnwerkzaamheden en in geval dat sensoren zijn verwijderd, vervangen of gerepareerd.

Voordelen van Launch X-431 ADAS Pro+

• Zeer nauwkeurige, professionele ADAS-kalibratietool waarmee snel en adequaat statische ADAS-kalibraties kunnen worden uitgevoerd op camera- en radarsystemen van personen- en lichte bedrijfswagens;
• heeft verschillende kalibratiefuncties voor meer dan 40 autofabrikanten en heeft één van de meest uitgebreide voertuigdekkingen in de markt;
• standaard uitgerust met camera-kalibratiepanelen voor de meest gangbare automerken;
• ultrahoge precisie door gebruikmaking van lasers - een centreerlaser bepaalt dat frame centraal voor het voertuig staat, een laserafstandsmeter bepaalt de afstand tussen frame en voertuig en laserafstandsmeters aan beide zijden bepalen dat het frame evenwijdig is aan de voertuig-as;
• nauwkeurige en eenvoudige fijnafstelling (multi-directioneel en multi-hoek);
• zeer snelle positionering van kalibratieframe met camera-kalibratiebord of radarreflectorveld voor het voertuig;
• en is ideaal inzetbaar in combinatie met de state-of-the-art X-431 diagnoseapparatuur van Launch voor alle benodigde instructies (ADAS-software maakt tevens dynamische kalibraties mogelijk).

Standaard leveringsomvang

• Kalibratieframe
• 2 x wielklemmen met paneel
• 3 x laserafstandsmeter
• 1 x centreerlaser (LAC09-02)
• Radar reflector (LAM05-02)
• Montageplaat (LAC09-03)
• Adaptive Cruise Control (ACC) Reflector (LAM05-02 )
• Opbergbox met kleine kalibratiepanelen:
• Mercedes-Benz (LAM01-01)
• Mazda (LAM01-10, LAM01-16-L &-R)
• Honda (LAM01-04-L & -R, LAM01-20, LAM01-17)
• Nissan (LAM01-07-L &-R)
• Hyundai/Kia (LAC01-13)
• Toyota (LAM01-06-1 & -2 & -3)
• Renault/Nissan (LAM01-12-L & -R)
• Suzuki (LAM01-18-L & -R)
• Mitsubishi (LAM01-19-L & -R)
• Grote kalibratiepanelen:
• VW/Audi (LAM01-02)
• Hyundai/Kia (LAM01-09)
• Subaru (LAM01-15)

Het Launch X-431 ADAS Pro+ Kalibratiesysteem is standaard voorzien van alle benodigde hardware en de meest gangbare camera-kalibratieborden. Op basis van individuele behoefte kan het kalibratiesysteem uitgebreid worden met gewenste panelen voor o.a. Around View Monitor (AVM) en Rear Collision Warning (RCW), hoekreflector (LAC05-03) en Doppler-simulator (LAC05-04).

Voertuigdekking

De Launch X-431 ADAS Pro+ kan worden toegepast op een breed scala modellen van meer dan 40 automerken.

• Europese merken:
• Mercedes-Benz, BMW, Volkswagen, Audi, Land Rover, Jaguar, Volvo, Fiat, Opel, Seat, Skoda, Renault, Citroen, Smart, Mini, Peugeot, Porsche en meer.
• Amerikaanse merken:
• GM, Ford, Chrysler, Buick, Cadillac, Chevrolet, Dodge, Jeep, Lincoln, GMC, Holden en meer.
• Aziatische merken:
• Toyota, Lexus, Honda, Acura, Nissan, Infiniti, Kia, Hyundai, Mazda, Mitsubishi, Suzuki, Subaru en meer.

Compatible met

Launch X-431 ADAS Mobile is inzetbaar in combinatie met de volgende modellen van de state-of-the-art diagnoseapparaten van Launch:

• Launch X-431 Euro Link, Pro 5 en Pro 5 Link
• Launch X-431 Euro Tab II en Tab III
